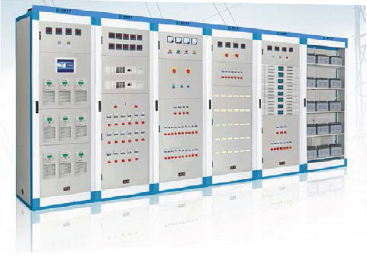

直流屏系統主要由鈉鎳蓄電池組、DC/DC變換器、電壓、功率快速支撐儲能裝置等零部件組成，是解決變電站直流電源系統存在問題的后備電源，具體布置方案如下：
1.1 鈉鎳蓄電池組
1.1.1 組成 鈉鎳蓄電池組采用單體并聯N+1冗余接線方式運行，配有完善、嚴謹?shù)碾姵毓芾硐到y(tǒng)（BMS）；
1.1.2 功能 徹底解決蓄電池單體串接因單只故障造成整組故障的嚴重問題，鈉鎳蓄電池單體內部電芯出現故障時，可自動退出，不影響蓄電池單體運行。
1.1.3 優點
⊙ 具備欠充、過充電預防措施；
⊙ 具備過壓、欠壓、過放電保護；
⊙ 具備完善的SOC（蓄電池實時保有容量）測記功能，可實時顯示SOC。不需要對其進行核對性容量試驗，可通過蓄電池單體前面板顯示SOC，避免了繁重的容量試驗工作；
⊙ 具備14天蓄電池單體運行參數（電壓、電流、SOC、溫度、報警狀態）記錄表（以EXCEL文本格式輸出）；
⊙ 蓄電池運行環境溫度為-25~55℃，安裝點不用空調和通風措施，由于蓄電池單體采用全封閉結構，上述參數不受環境溫度變化影響。
1.2 DC/DC變換器
1.2.1 組成 由控制芯片，電感線圈，二極管，三極管，電容器構成。
1.2.2 功能 采用高壓側穩壓輸出帶
DC220V負荷時，其輸出穩壓精度0.3%，完
全滿足穩壓精度0.5%的要求。
1.2.3 優點
⊙ 具備高壓側穩壓、高壓側恒流（可對
低電壓側蓄電池進行充電-恒流限壓-自動轉
換成恒壓限流均充模式）；
⊙ 低壓側電源輸入電壓范圍可在
40V~59V之間波動。滿足當交流電源失電
時，鈉鎳蓄電池組放電從54V~40V整個過
程，保障DC220V母線負荷供電壓質量遠高
于由閥控密封鉛酸蓄電池在220V側供電電壓從210V~187.5V的電壓質量；
⊙ 低壓側設置為恒流方式，可做為高壓側蓄電池組充電電源，充電特性與DC/DC變換器高壓側對低壓側充電
特性相同。
1.3 電壓、功率快速支撐儲能裝置
1.3.1 組成 創新型直流后備電源采用超級電容器組儲能裝置用做快速支撐，可提供快速、瞬間大功率輸出。
1.3.2 功能 當檢測到直母線電壓降低到設定門檻值后，瞬間將裝置以恒流方式投入，對直流母線電壓起到支撐
作用，然后再轉恒功率輸出模式，將直流母線電壓穩定、持續到直流母線穩定運行。
1.3.3 優點
⊙ 響應時間：5毫秒級；
⊙ 支撐電流：150A級（根據需求可加大）；
⊙ 輸出標稱電壓：DC220V；
⊙ 工作范圍：與直流母線浮充電壓一致（~230V）；
⊙ 環境：-40~55℃（戶內）；
⊙ 儲能設備不需補充充電、不用定期核對容量,自帶BMS；
⊙ 恒功率輸出能力：直流母線額定容量×N·分鐘輸出；
⊙ 工作電源：直流母線，提供儲能初始和補償電流，正常運行時保持電荷的需求電流（毫安級）。
